1. Máy lạnh giấu trần nối ống gió là gì?

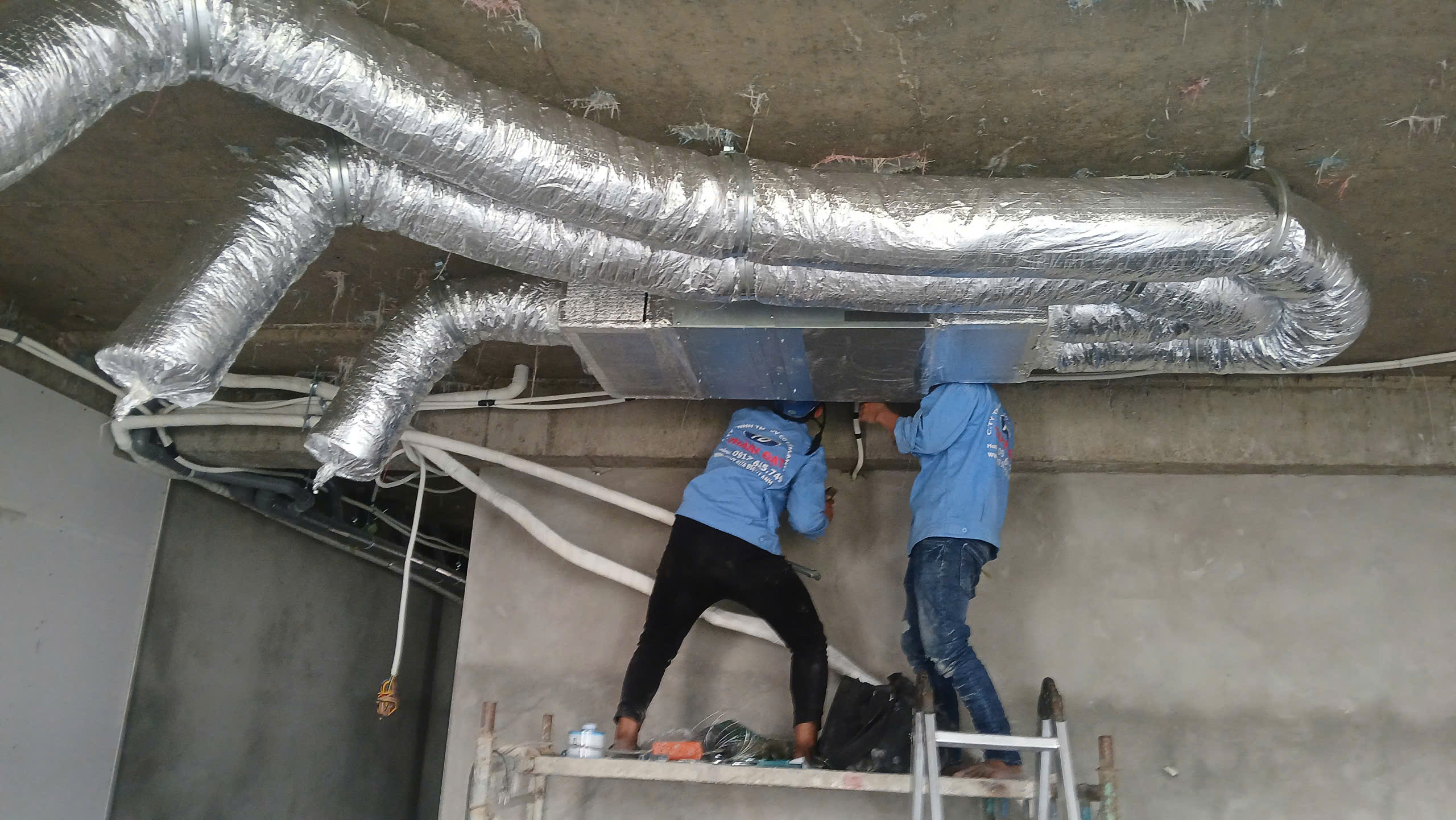

Máy lạnh giấu trần nối ống gió hay còn gọi là máy lạnh âm trần nối ống gió. Là máy lạnh hoạt động theo cơ chế thổi khí lạnh qua các ống gió. Được lắp ở trên trần hoặc giấu trần để thiết bị không lộ ra ngoài. Điều này giúp các bộ phận của máy lạnh được bảo vệ. Tránh tiếp xúc với môi trường bên ngoài, tăng tuổi thọ sản phẩm. Đồng thời, các dây nối sẽ được giấu đi giúp tiết kiệm không gian, tăng tính thẩm mỹ cho ngôi nhà.

2. Các tiêu chuẩn khi thi công ống đồng máy lạnh giấu trần

– Khi lắp cục nóng máy lạnh giấu trần nối ống gió. Cần phải xem hướng gió, chọn vị trí lắp thoáng mát để tăng tuổi thọ máy và tiết kiệm điện. Vị trí không nên chọn quá cao vì sẽ gây khó khăn cho quá trình kiểm tra và bảo trì sau này.

– Ống đồng tiêu chuẩn cho máy: 1 HP là 6,35x 9,52 mm; 1.5 – 2 HP là 6,35x 12,7 mm; 2,5 HP là 6,35×15,8mm; 4HP là 9,52×19,05 mm; 5HP là 12.7X19,05 mm,…. Độ dài tối đa từ 15 – 30 mét (dài hơn sẽ ảnh hưởng đến công suất hoạt động của máy lạnh và giảm tuổi thọ máy nén).

– Dây điện đúng chuẩn cho máy lạnh 1 -1,5 HP là CV1,5, 2 HP trở lên là CV2.5… máy 5HP dây CV4.0.

– Dàn lạnh cần được treo chắc chắn bằng 4 cây ty treo dưới trần, tránh bị rung, nghiêng. Bên cạnh đó cần được đặt nơi thoáng nhất trong phòng. Tránh có vật cản làm hơi lạnh không thể lưu thông.

– Không nên đặt các thiết bị điện tử (tivi, máy tính) dưới dàn lạnh vì có thể bị nhiễu nước, làm hư hỏng thiết bị.

3. Các bước lắp đặt máy lạnh giấu trần nối ống gió

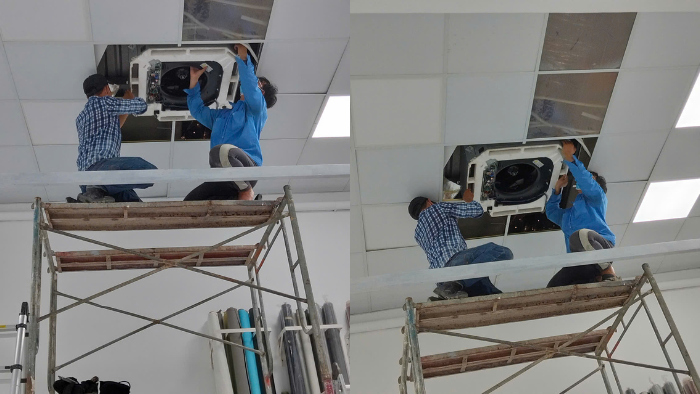

Bước 1: Lắp đặt dàn lạnh

Việc lắp dàn lạnh phức tạp hơn rất nhiều so với các loại máy treo tường. Với máy lạnh này có kích thước khá lớn nặng và cồng kềnh.

Máy lạnh treo tường được bắt trực tiếp lên tường. Còn máy lạnh âm trần, giấu trần nối ống gió thì trong không gian phòng và phần này thì âm trong trần của căn phòng.

Vì vậy khi lắp người thợ còn có tay nghề cao chuyên nghiệp và đảm bảo được yếu tố như:

– Gác dàn lạnh sơ bộ lên vị trí tương đối.

– Bắt bu loong nở đảm bảo cực kỳ chắc chắn và tránh hiện tượng rơi máy sau này.

– Khi treo lên phải có đai ốc khóa để tránh hiện tượng tự tháo. Xác định được vị trí chính xác dàn lạnh để lấy dấu khoan bốn lỗ treo trên trần.

– Khoan lỗ treo phải đảm bảo thẳng hàng vuông góc với mặt sàn để sau khi gắn máy lạnh lên không bị xô lệch không gian.

– Và cần đảm bảo được tính thẩm mỹ an toàn và tiết kiệm điện.

Bước 2: Lắp dàn nóng

– Việc lắp dàn nóng đảm bảo nghiêm ngặt công tác an toàn lao động. Vì dàn nóng của các máy âm trần thường rất nặng. Có công suất từ 4 đến 6 HP

– Nếu lắp đặt dàn nóng trên cao và trên giá đỡ cần phải có thiết bị nâng hạ, và gia cố khung treo dàn nóng chắc chắn. Dễ dàng thao tác cho việc bảo dưỡng sau này.

– Nếu có ý định lắp nhiều dàn nóng tập trung, cần lưu ý vấn đề giải nhiệt và khu vực xung quanh.

– Bên cạnh đó cần lưu ý khoảng cách khi lắp dàn nóng.

Bước 3: Nối ống gas

Ống còn được chọn là đường ống ngắn nhất. Vì ống quá dài, công suất và tuổi thọ của máy sẽ giảm. Ống uốn cong sẽ làm giảm công suất máy lạnh và hư hại máy nén. Bên cạnh đó thì chọn ống còn tuân thủ như sau:

– Độ dài cho phép tối thiểu là 3m.

– Độ dài cho phép tối đa là 30m.

– Độ cao cho phép tối đa là 17m.

– Kích thước ống hơi: 19,05mm.

– Kích thước ống lỏng 9,52mm

Khi cắt ống tránh đè mạnh hay cắt sâu, loại bỏ gờ mép cắt chỗ nối ống được bọc lớp cách nhiệt polyurethane.

Làm sạch ống đồng trước khi loe. Lực xiết ống 42Nm (ống 15,8mm); 78Nm (ống 19,05mm.

Bước 4: Đấu dây điện

– Dây nối giữa dàn nóng và dàn lạnh cần phải kẹp bằng kẹp dây.

– Cố định nắp đậy chắc chắn.

– Toàn bộ dây cần được nối chắc chắn.

– Tất cả dây điện không chạm vào ống gas hay các bộ phận khác

– Sử dụng đầu nối tròn để nối dây với khối cấp nguồn, cần nối dây theo ký hiệu trên máy lạnh.

– Giữ dây theo thứ tự, tránh đi dây cản trở các bộ phận khác.

Bước 5: Rút chân không nạp gas và chạy thử máy lạnh

– Ngoại trừ dàn nóng đã được nạp gas, dàn lạnh và đường ống cần phải được rút chân không. Vì không khí chứa hơi ẩm trong chu trình chất làm lạnh có thể làm hỏng máy nén.

– Sau khi rút chân không, tiến hành nạp gas thêm cho máy lạnh đối (với các máy có chiều dài ống đồng vượt quá giới hạn cho phép). Với các máy mà chiều dài ống không vượt qua giới hạn, không phải nạp thêm gas, chỉ việc mở van gas và cho máy chạy thử.

– Sau khi hoàn tất 5 bước trên, kiểm tra lại toàn bộ, dọn dẹp vật tư dụng cụ còn thừa, tiến hành cấp nguồn điện và chạy thử máy lạnh trong 30 phút.

– Công đoạn cuối cùng của quy trình máy lạnh giấu trần nối ống gió là kiểm tra tất cả các thông số của máy lạnh khi hoạt động. Điều chỉnh remote máy lạnh về chế độ chuẩn, hướng dẫn vận hành và bàn giao lại cho đơn vị sử dụng.
